بخش: بتن GFRC

تولید قطعات استاندارد GFRC در شیراز

تولید قطعات استاندارد GFRC امری الزامی و اجتناب ناپذیر می باشد . بر همین اساس و با توجه به نیاز مبرم به این مهم کمیته ملی استاندارد مهندسی ساختمان و مصالح و فرآوردهای ساختمانی در تاریخ 2/11/1392 استاندارد 17817″فرآوردهای بتنی پیش ساخته– طبقه بند عملکرد بتن تقویت شده با الیاف شیشه” را مورد تصویب قرار داده است.

این استاندارد مبنایی برای سنجش و ارزیابی تولید محصولات GFRC می باشد . در شرکت شیراز اسکان نیز کلیه تستها و اقدامات مرتبط با تولید این محصولات بر اساس این استاندارد ارزیابی میشود . باید به این نکته اشاره نمود که در تولید قطعات GFRC استفاده از روش های پیش اختلاط PREMIX و روش پاشش SPRAY UP به صورت مجزا در این استاندارد مورد ارزیابی قرار گرفته اند . به عنوان مثال در روش پاشش مقدار الیاف مورد نیاز برای تولید بین 3 تا 5.5 درصد وزن کل در نظر رگفته میشود در حالیکه در خصوص تولید با فناوری پیش اختلاط این درصد به مقدار 1.5 تا حداکثر 3.5 درصد وزن کل کاهش پیدا مینماید . طرح اختلاط هر محصول دارای ارتباط نزدیکی با شکل فیزیکی قطعه تولیدی GFRC می باشد .

برای پنل های بزرگ و قطعات معماری پیچیده و اشکال حجمی ترکیبی استفاده از قالبهای بزرگ اجتناب ناپذیر می باشد و بر همین اساس تولید به روش پاشش برای این حالت انتخاب میشود . برابر استاندارد طول قطعات الیاف  بریده شده در روش پیش اختلاط به کمتر از 25 م م میرسد در حالیکه در روش پاشش طول الیاف حداقل برابر 25 م م می باشد و این نشان دهنده تفاوتهای اساسی روش تولید پیش اختلاط با روش تولید پاشش الیاف می باشد .

جهت سفارش GFRC در شیراز با شماره های
09171102550
واحد فروش کارخانه شیراز اسکان تماس حاصل فرمایید

تمامی این موارد در زمان طراحی قطعات GFRC در واحد فنی کارخانه شیراز اسکان مورد توجه قرار میگیرد و تمامی موارد در ابتدا توسط نرم افزار آنالیز ترکیب مورد پایش قرار گرفته و در نهایت نتایج طرح اختلاط طراحی در آزمایشگاه مورد تست و ارزیابی قرار میگیرد و در نهایت با بررسی تستهای کشش – خمش و فشار طرح نهایی تولید بتن GFRC توسط واحد فنی کارخانه شیراز اسکان نهایی میشود. الیاف شیشه GFRC این امکان را فراهم می‌کند که قطعات با حفظ مقاومت بالاتر در ضخامتهای کمتری تولید شوند . به گونه‌ای که حتی میتوان ضخامت یک قطعه بتنی GFRC را می‌توان به حدود 7 الی ۸ میلی‌متر کاهش داد و این یک مزیت رقابتی بسیار مهم برای استفاده از این نوع بتن در پوشش نمای ساختمانها می باشد. به صورت کلی میتوان گفت که پنل پوششی GFRC می‌تواند تا ۷ برابر کمتر از یک پنل پیش‌ساخته بتنی معمولی وزن داشته باشد که مسئله روند نصب پنل های GFRC و قابلیت نصب راحتتر این قطعات را نسبت به قطعات بتنی افزایش میدهد.

طراحی پنل GFRC

طراحی پنل GFRC ترکیبی از هنر، شاخص های هویتی و معماری  ، ظرافت های مهندسی و نکات فنی است که با توجه به نیازمندیهای هر پروژه و بسته به مبانی مصوب تعریف شده و الزامات ساختاری به مرحله تولید میرسد به طور مثال در زمینه طراحی و تولید ساختمانهای پیش ساخته بتنی میتوان به نحو محسوسی نمای ساختمانی را با این فناوری متحول و با روشهای کم هزینه پنل های متنوعی را تولید نمود. اما مجددا تاکید میشود که تمامی این تغییرات می بایست بر اساس شاخص های استاندارد و بر اساس مبانی کامل مهندسی و رویکردهای درست طراحی انجام شود و هر گونه کوتاهی و عدم توجه به شاخص های فنی مهندسی در این زمینه میتواند منجر به بروز مشکلات جدی شود . باید به خاطر داشت که استاندارد 17817یک روش کلی برای تعیین طبقه بندی بتن مسلح شده با الیاف شیشه است و شامل دستورالعمل های طراحی نمی باشد و به صورت کلی به دو روش تولید اسپری الیاف و پیش اختلاط اشاره نموده است.

تولید GFRC

تولید GFRC دارای ترفندهای خاص خود می باشد و در این زمینه لازم است تا نیازمندیهای فنی تولید مورد توجه قرار بگیرد. بدون شک تولید این ماده و خصوص وجود الیاف شیشه در ساختار آن دارای موانع و مشکلات خاصی می باشد که لازم است به آن توجه گردد در این مقاله با مفاهیم مهندسی در تولید GFRC آشنا می شویم.

روش های تولید GFRC در شیراز

یکی از متداولترین روشهای تولید  GFRC در شیراز استفاده از روش پیش اختلاط premix می باشد . همانگونه که از اسم این روش پیداست . سیمان و مواد افزودنی و الیاف به صورت کامل مخلوط شده و در نهایت مخلوط به قالبها هدایت میشوند. در این روش اختلاط بیش از حد و سرعت زیاد دستگاه باعث میشود که الیاف در ساختار بتن به شکل نامطلوبی شکسته شوند و یا ساختار آنها به شدت آسیب ببیند.

از این رو در روش تولید پیش اختلاط premix توجه به سرعت تیغه های دوار بسیار مهم می باشد و اضافه نمودن الیاف در دقایق آخر و پایانی انجام میشود . توصیه موکد آن است در این روش ابتدا سیمان و آب و رنگدانه و سایر مواد به خوبی با هم ترکیب شوند و در نهایت الیاف برای دقایق آخر به ساختار بتن اضافه شود .

باید به این نکه توجه داشت که الیاف بیش از حد مخلوط نشوند و به اصطلاح وضعیت overmix و یا اختلاط بیش بوجود نیاید . الیافی که تحت رفتارهای مکانیکی شدید دستگاه خد شده و یا له شوند عملا خواص ساختاری خود را از دست خواهند داد و این یک مشکل بزرگ و کاهش شدید مقاومتهای کششی و خمشی GFRC می باشد .

این مهم در شرکت شیراز اسکان به دقت توسط کارشناسان تولید مورد ارزیابی قرار میگیرد و هدف اصلی آن است که افت خواص مکانیکی الیاف به واسطه پارامترهای مهم حین تولید جلوگیری به عمل آید . در روش اسپری الیاف که اصطلاحا Spray up گفته میشود شاهد پاشش الیاف در حین فرآیند تولید بر روی لایه های بتن می باشیم .

اسپری کردن الیاف شبیه به شاتکریت است که در آن مخلوط بتن به صورت اسپری بر روی سطح و به صورت لایه لایه پخش می شود. بتن از یک نازل مانند اسپری بر روی سطح گسترده می شود . در کنار همین نازل یک دستگاه دیگر رشته الیاف شیشه را با طولهای تنظیم شده و با سرعتی مشخص بریده و بر روی سطح پخش می نماید . در این حالت خرابی و میزان صدمه فیزیکی به الیاف به کمترین میزان خود میرسد و الیاف به آرامی بر روی سطح بتن قرار مگیرند و با پاشش لایه های بعدی در ساختار داخلی بتن قرار میگیرند .

تولید GFRC قطعات کوچک در شیراز

به صورت معمول برای تولید قطعات در ابعاد کوچک از روش premix استفاده میشود و در این حالت ابتدا کلیه مواد ترکیبی در یک محفظه آماده شده و در نهایت بوسیله نیروی متخصص در دورن قالبها ریخته می شوند . در این روش برای کاهش میزان خطای انسانی و همچنین کاهش میزان حفره های سطح از ماسیز لزران تفاده میشود.

میز لزران یک تجهیز کاملا ضروی برای تولید قطعات GFRC در شیراز می باشد و کلیه مواد درون قالب با استفاده ازلرزشهای چند وجهی میز به خوبی در تمامی زوایا و کنج های قالب نفوذ می نمایند . باید به این مسئله توجه داشت که روش تولید premix یک روش مهارت محور می باشد و صرف استفاده از نیروی متخصص ماهر میتواند نتیجه مطلوبی را بوجود بیاورد و استفاده از اشخصا کم تجربه به روند تولید صدمات زیادی را وارد خواهد ساخت . میزان خطای نیروی انسانی در روش پاشش روی سطح به نسبت روشهای دستی کمتر می باشد اما همچنان دقت نظر نیروی ماهر تولیدی و استفاده صحیح و دقیق از ابزارهای پاشش بتن بر روی سطح و درک شرایط حساس تولید بتن و خصوصا توجه به روند پاشش الیاف بر روی تمامی سطح دارای نقشی مهم می باشد .

بتن GFRC چیست؟

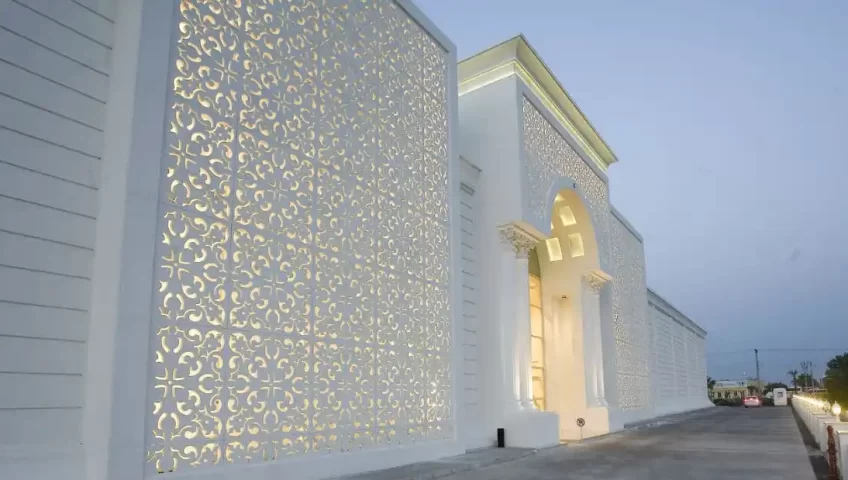

استفاده از بتن GFRC در نمای ساختمان به شدت در حوزه کشورهای حاشیه خلیج فارس در حال توسعه می باشد .بتن GFRC دارای مقاومت خمشی و کششی بالایی نسبت به بتن معمولی می باشد و همین برتری باعث شده است که بتوان طرحهای کاملا خلاقانه و پیشرو در معماری را برای نمای ساختمان های لوکس و مجتمع های تجاری بزرگ پیاده سازی نمود

این مسئله به شدت بر طراحان و مهندسان سازنده برج های بزرگ و مجتمع های مسکونی در امارات و قطر و عمان و عربستان اثر گذار بوده است و بسیای از طرحهای معماری اسلامی با هزینه بسیار کم با الگوی GFRC به مرحله تولید رسیده است . باید توجه داشت طرحهای معماری اسلامی آمیزه ای از منحنی های پیچیده و اشکال محدب و مقعر زیبا می باشند که در طی قرنها به مرحله کمال رسیده اند و اجرای این طرحها به راحتی با فناوری ساخت بتن های GFRC امکانپذیر می باشد.

چند نمونه از استفاده های بتن GFRC در معماری ها:

نمای بیرونی دانشکده هنر صباح السالم Sabah Al-Salem University City – College of Art and Education در کشور کویت و همچنین طرح مجتمع بزرگ هنری One Thousand Museum Tower در کشور امارات با الهام از طراحی زها حدید در حال ساخت می باشد و همچنین نمای بیرونی موزه ملی قطر National Museum of Qatar نمونه هایی خلاقانه و بسیار زیبا از بتن GFRC می باشد که در کشورهای عربی مورد استفاده قرار گرفته اند.

نکته جالب ان است مه در پروژه line و شهر جدید Neom طرحهای خلاقانه ای با استفاده از بتن GFRC به اجرا گذاشته خواهد شد .

بدون شک فناوری تولید بتن GFRC شرایطی را بوجود آورده است که بتوان تولید طرحهای خلاقانه با پیچیدگی های خاص را در بهترین شرایط به مرحله تولید رساند و نمای مجتمع های بزرگ تجاری و مسکونی و ساختمانهای چند منظوره به صورت کاملا ایده آل طراحی نمود . بدون شک این فناوری مهم در طراحی و معماری ایرانی و اسلامی نیز بزرگی را در کشور ایفا خواهد نمود و در آینده نزدیک شاهد اجرای طرحهای اصیل معماری با استفاده از بتن GFRC در طراحی ساختمانها و ابنیه داخل کشور خواهیم بود. شرکت شیراز اسکان بنا به رسالت و تعهد در تلاش است تا در اجرای طرحهای ساخت و ساز مسکن و مجتمع های تجاری – اداری از این فناوری ساده و ارزان به بهترین شکل ممکن استفاده ببرد و با احیا طرحهای اصیل اسلمی و نقش و نگارهای اصیل ایرانی به احیا معماری اصیل ایرانی و تلفیق آن با طرحهای مدرن بپردازد .

استفاده از بتن GFRC در معماری ایرانی

معماری اصیل ایرانی به شدت بر استفاده از نور تاکید می نماید و روزنه های کوچک و منفذ های نوری در گنبدمساجد و پنجره های آنان دارای اثرات بسیار زیبایی بر فضای داخلی اماکن می باشند . نقش نور در معماری اسلامی – ایرانی بیان کننده اصل تجلی و نمادی از ذات خداوند است. نور مؤثر ترین بخش از معماری ایرانی نه تنها به عنوان یک مؤلفه فیزیکی بلکه به عنوان نمادی از ذات الهی تبدیل میکند. اینک به مدد استفاده از فناوری ساخت محصولات GFRC میتوان تمامی این طرحها و پوشش نمای ساختمانی را با تلفیق و باز آفرینی معماری ایرانی مجددا در نمای بیرونی ساختمانها به کار برد . شرکت شیراز اسکان تا کنون هشت طرح جامع مطالعاتی را در زمینه تلفیق ساختاری معماری ایرانی و فضاهای مدرن مورد بررسی قرار داده است و نتایج تمامی این طرحها نشان میدهد که استفاده از المانهای معماری ایرانی دارای نقشی مهم در ایجاد فضای داخلی آرام و محیطی دلنشین می باشد ضمن انکه اجرای طرحهای GFRC با الگوی معماری ایرانی به شدت بر حفط هویت شهری اثر گذار خواهد بود .این فناوری و قابلیت تولید GFRC نما در سالهای آتی چهره شهرهای ایران را متحول خواهد ساخت و تحولی اساسی در معماری کشور بوجود خواهد آورد .
