معرفی دال دبل تی :
دال بتنی دبل تی یکی از المانهای پرکاربرد در سیستمهای سازهای پیشساخته است که به دلیل شکل خاص مقطع خود، از نظر مهندسی بسیار کارآمد محسوب میشود. این دالها در کارخانه شیراز اسکان با روشی دقیق و با روشی کاملا مهندسی به تولید میرسند. این المان از دو تیر عمودی (جان) و یک دال بالایی (بال یا فلنج) تشکیل شده که ظاهری شبیه دو حرف T کنار هم به آن میدهد. هدف از طراحی این نوع دال، دستیابی به نسبت مطلوب بین مقاومت، وزن و سرعت اجرا است.پیدایش این نوع مقطع به دلیل نیاز به سازههایی با دهانههای بلند و وزن کمتر نسبت به سیستمهای سنتی رخ داد.

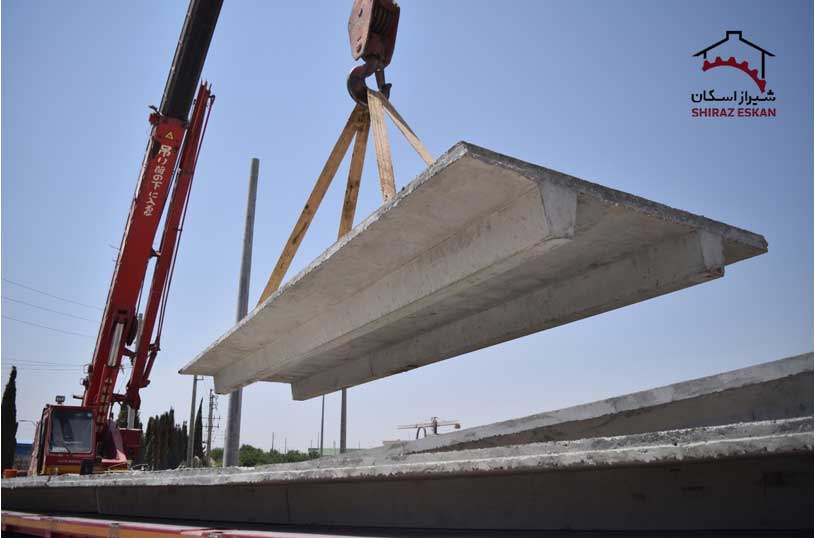

در واقع، مقطع دبل تی ترکیبی از مزایای تیر و دال است؛ تیرها بار خمشی و برشی را تحمل میکنند و دال بالایی، بار سطحی و انتقال نیرو به تیرها را انجام میدهد.در سیستمهای پیشساخته، این دالها معمولاً در کارخانه تولید میشوند تا کنترل کیفیت بتن، آرماتورگذاری و عملآوری بهصورت دقیق و استاندارد انجام گیرد. بتن مورد استفاده در دبل تیها معمولاً از ردهی مقاومتی بالا بوده و اغلب از فولادهای پیشتنیده برای افزایش مقاومت خمشی استفاده میشود.یکی از ویژگیهای برجستهی دبل تی، توانایی پوشش دهانههای بزرگ بدون نیاز به ستونهای میانی است. این مزیت باعث میشود که در پارکینگها، سالنهای تولید، انبارها و سولهها بسیار محبوب باشند. همچنین در پروژههای تجاری و پلهای پیشساخته نیز کاربرد گسترده دارند.فرآیند نصب دالهای دبل تی با استفاده از جرثقیل انجام میشود. هر قطعه پس از حمل به کارگاه، روی تکیهگاههای از پیش آمادهشده قرار میگیرد. سپس درز بین قطعات با بتن پر میشود تا پیوستگی لازم برقرار گردد. در پایان، لایهای از بتن پوششی یا اصطلاحاً تاپینگ روی سطح ریخته میشود تا کف کاملاً یکپارچه و مقاوم به سایش تولید شود.به لحاظ رفتار سازهای، دال دبل تی میتواند نیروهای فشاری و کششی را به خوبی بین بخشهای مختلف توزیع کند. شکل مقطع باعث افزایش ممان اینرسی میشود که در برابر خمش مقاومت بالایی ایجاد میکند. با این وجود، طراحی آن باید براساس ضوابط آییننامهای مانند ACI یا مبحث نهم مقررات ملی ساختمان انجام گیرد و تمامی این موارد در کارخانه شیراز اسکان با فرآنیدی کنترل شده صورت میپذیرد.از نظر اقتصادی، گرچه هزینهی اولیهی تولید و حمل بالا به نظر میرسد، اما کاهش مدت زمان اجرا، حذف قالببندی، و نیاز کمتر به نیروی انسانی، هزینهی کل پروژه را کاهش میدهد. همچنین دوام بالای آن در برابر رطوبت، آتش و عوامل محیطی باعث عمر طولانی سازه میشود.در اجرای سقفهای دبل تی معمولاً فاصلهی بین جانها بهصورت فضاهای خالی طراحی میشود که موجب کاهش وزن مرده سازه است. این فضاها گاهی برای عبور تأسیسات نیز مورد استفاده قرار میگیرند. ضخامت بالایی دال متناسب با میزان بار زنده و دهانه انتخاب میشود.از دیگر مزایای این سیستم میتوان به سطح صاف زیر دال اشاره کرد که نیاز به سقف کاذب را در بسیاری از موارد از بین میبرد. در ضمن، امکان عبور نور و تهویه طبیعی بین قطعات در صورت طراحی مناسب وجود دارد.در مقابل، محدودیتهایی همچون نیاز به مسیرهای حملونقل ویژه، تجهیزات نصب سنگین و دقت بالا در تراز تکیهگاهها وجود دارد. همچنین در معماریهایی با خطوط منحنی یا فرمهای خاص، استفاده از دبل تی ممکن است دشوار یا نیازمند تغییر شکل مقطع باشد.از نظر نگهداری، دالهای دبل تی نیازمند بررسی دورهای اتصالات، بتنهای درزگیری و سطح پوشش هستند تا دوام و ایمنی آنها حفظ شود. با اجرای صحیح و نگهداری مناسب، این دالها میتوانند سالها عمر مفید داشته باشند. در مجموع، دال بتنی دبل تی نمونهای از تلفیق مهندسی مدرن و بهرهوری عملی است. این سیستم ضمن تأمین مقاومت و پایداری بالا، سرعت ساخت و بهرهوری اقتصادی را نیز افزایش میدهد. سیستم دبل تی نمادی از طراحی هوشمندانه در مهندسی سازه است که توانسته است در عرصههای مختلف عمرانی جایگاه ویژهای به دست آورد.
مزایای دال دبل تی :
دال دبل تی یک سیستم سازه ای پیش ساخته بتنی است که به دلیل طراحی بهینه و کارایی بالا، مزایای متعددی در پروژه های عمرانی دارد. نخست آنکه ، این دالها با شکل مقطع T دوتایی، استحکام و سختی فوقا لعاده ای را ارائه میدهند که باعث تحمل بارهای سنگین با عمق نسبتاً کم میشود. این ویژگی برای پوشش دهانه های بلند در ساختمانها، پارکینگها یا پلها مطلوب است. دوم، پیش ساخته بودن دال دبل تی سرعت اجرای پروژه را به طور چشمگیری افزایش میدهد، زیرا در کارخانه تولید شده و به سایت منتقل میشود، که زمان ساخت را کاهش داده و وابستگی به شرایط جوی را کم میکند. در کارخانه شیراز اسکان تولید این دالها با کیفیت مناسب انجام میشود. سوم آنکه کیفیت کنترل شده در محیط کارخانه باعث کاهش نقصهای اجرایی و افزایش دوام دال میشود، زیرا بتن تحت شرایط نظارتشده ریخته و عملآوری میگردد. چهارم، این دالها وزن خود را بهینه میکنند که منجر به صرفه جویی در مصالح و کاهش بار مرده سازه میشود، و این امر طراحی فونداسیون را اقتصادی تر میکند. باید توجه داشت که شکل T دوتایی امکان استفاده کارآمد از فولاد و بتن را فراهم میآورد، که هزینه های کلی پروژه را کاهش میدهد. دال دبل تی انعطاف پذیری طراحی بالایی دارد و میتواند در طرحهای معماری متنوع، از جمله سقف های شیبدار یا مسطح، ادغام شود. نصب سریع این دالها با تجهیزات استاندارد مانند جرثقیل انجام میگیرد، که باعث کمترین اختلال در فعالیتهای سایت اجرایی میشود.
مقاومت در برابر آتش و رطوبت در این دالها بالا است و همین مسئله ایمنی و طول عمر سازه را بهبود میبخشد. کاهش نیاز به قالببندی در محل، ضایعات مصالح را کم کرده و اثرات زیست محیطی را محدود میکند. باید توجه داشت دال دبل تی قابلیت بازیافت دارد و در پایان عمر مفید، مصالح آن قابل استفاده مجدد هستند. با کاهش زمان ساخت، هزینه های نیروی کار و مدیریت پروژه نیز کاهش مییابد. کاهش هزینههای نیروی انسانی در ساخت پروژهها یک عامل حیاتی و استراتژیک در صنعت ساختوساز محسوب میشود، زیرا تأثیرات گستردهای بر جنبههای اقتصادی، زمانی، کیفیتی و رقابتی پروژه دارد. در سطح کلان، نیروی انسانی معمولاً یکی از بزرگترین بخشهای هزینههای مستقیم در پروژههای عمرانی است و کنترل آن مستقیماً بر سودآوری و توجیهپذیری مالی پروژه اثر میگذارد. با کاهش این هزینهها، سرمایهگذاران و پیمانکاران میتوانند منابع مالی را به بخشهای دیگر مانند استفاده از مصالح با کیفیتتر، فناوریهای نوین یا بهبود ایمنی اختصاص دهند که در نهایت منجر به افزایش ارزش پروژه میشود. علاوه بر این، در محیط رقابتی امروز، توانایی ارائه پروژهها با هزینههای پایینتر، مزیت رقابتی قابل توجهی ایجاد میکند .از نظر مدیریت ریسک، کاهش وابستگی به نیروی انسانی میتواند چالشهایی مانند کمبود نیروی متخصص، نوسانات دستمزدها یا اعتصابات کارگری را کاهش دهد که این عوامل اغلب باعث تأخیر در زمانبندی و افزایش هزینههای غیرمنتظره میشوند. همچنین، با بهینهسازی نیروی انسانی، احتمال خطاهای انسانی در اجرا کم میشود که این امر کیفیت نهایی سازه را بهبود بخشیده و هزینههای تعمیر و نگهداری بلندمدت را کاهش میدهد. در پروژههای بزرگ، صرفهجویی در هزینه نیروی انسانی میتواند به معنای آزادسازی بودجه برای نوآوریهای فناورانه مانند استفاده از روشهای مدولار، اتوماسیون یا ساخت پیشساخته باشد که خود سرعت اجرا را افزایش داده و زمان بازگشت سرمایه را تسریع میکند.

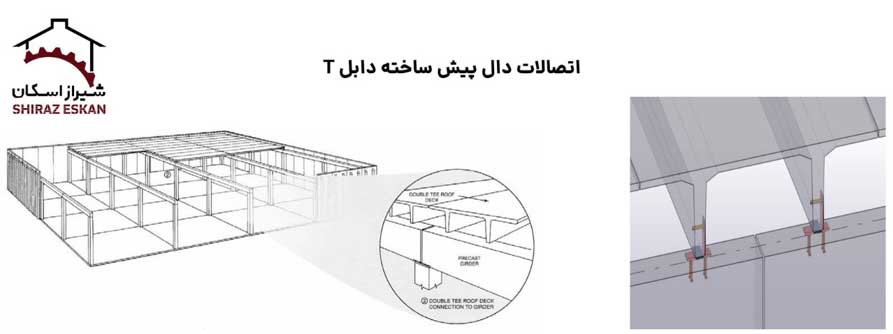

اتصالات دال دبل تی :
دال دبلتی بهعنوان یک روش سازهای معمول در ساختمان، نیازمند طراحی دقیق و اجرای صحیح اتصالات است تا عملکرد سازهای، ایمنی و دوام مورد انتظار را تأمین کند. اتصالات در این سیستم نقش حیاتی در انتقال بارها، ایجاد یکپارچگی سازه و مقابله با نیروهای جانبی مانند زلزله و باد ایفا میکنند. در ادامه، جنبههای مختلف اتصالات دال دبلتی به صورت خلاصه بررسی میشود. اتصالات دال دبلتی به تکیهگاهها معمولاً از طریق نشیمن روی تیر یا دیوار بتنی بههمراه پد نئوپرنی یا ملات ترازکننده انجام میشود تا انتقال یکنواخت بار و کنترل تنشهای موضعی تضمین گردد.اتصال بین دالهای مجاور دبلتی با استفاده از آرماتورهای عرضی، صفحههای فلزی مدفون یا دوخت و بتنریزی درزها انجام میشود تا یکپارچگی سازهای و عملکرد دیافراگمی سقف تأمین گردد.اتصالات برشی و لرزهای بهگونهای طراحی میشوند که نیروهای جانبی ناشی از زلزله و باد بهصورت ایمن به عناصر باربر منتقل شوند و از لغزش یا جداشدگی دالها جلوگیری شود.اجرای صحیح گروتریزی و بتنریزی نهایی در محل اتصالها نقش کلیدی در دوام، عملکرد بلندمدت و ایمنی سازه دبلتی در شرایط بهرهبرداری دارد.
اتصالات تکیهگاهی دال به تیر یا دیوار بتنی
اتصال دال دبل تی به تکیهگاهها (تیرها یا دیوارهای بتنی) معمولاً از طریق نشیمن دال روی سطح تکیهگاه و استفاده از پدهای نئوپرنی یا ملاتهای ترازکننده انجام میشود. این روش چند هدف اصلی را دنبال میکند:
- انتقال یکنواخت بار: پد نئوپرنی یا ملات ترازکننده با پر کردن فضاهای خالی و ناهمواریهای سطح، تماس کامل بین دال و تکیهگاه را ایجاد میکند. این امر باعث توزیع یکنواخت بارهای قائم (نیروهای وزن مرده و زنده) از دال به تکیهگاه میشود و از تمرکز تنش در نقاط خاص جلوگیری میکند.
- کنترل تنشهای موضعی: در صورت عدم استفاده از این لایههای واسط، ممکن است تنشهای فشاری موضعی در نقاط تماس ناهموار افزایش یابد و منجر به ترکخوردگی یا آسیب در بتن دال یا تکیهگاه شود. پد نئوپرنی با خاصیت الاستیک خود، این تنشها را جذب و تعدیل میکند.
- جلوگیری از انتقال نامتقارن بار: در سیستمهای دبلتی، بهدلیل وجود حفرههای طولی در دال، توزیع بار ممکن است نامتقارن باشد. استفاده از ملات ترازکننده با مقاومت فشاری مناسب (معمولاً گروتهای غیرانقباضی) این نامتقارنی را جبران کرده و انتقال بار را بهصورت یکنواخت ممکن میسازد.
- ملاحظات اجرایی: ضخامت پد نئوپرنی یا ملات ترازکننده معمولاً بین ۱۰ تا ۳۰ میلیمتر در نظر گرفته میشود و باید بهگونهای اجرا شود که هوای محبوس در آن خارج شده و تراکم مناسبی حاصل شود. کنترل تراز سطح تکیهگاه قبل از نصب دال نیز از الزامات مهم اجرایی است.
اتصالات بین دالهای مجاور دبل تی
برای ایجاد یکپارچگی سازهای و عملکرد دیافراگمی سقف، اتصال بین دالهای مجاور دبلتی از اهمیت ویژهای برخوردار است. این اتصالات عمدتاً از طریق روشهای زیر اجرا میشوند:
- آرماتورهای عرضی (تسمههای اتصال): در محل درزهای بین دالها، از آرماتورهای فولادی (معمولاً میلگردهای با قطر ۸ تا ۱۲ میلیمتر) بهصورت عرضی استفاده میشود. این آرماتورها در شیارهای ایجادشده روی لبههای دالها قرار گرفته و با بتنریزی درز پر میشوند. این روش باعث انتقال برش و ایجاد پیوستگی بین دالها میشود.
- صفحههای فلزی مدفون: در برخی موارد، از صفحههای فولادی (اغلب به شکل ذوزنقه یا مستطیل) که در کارخانه در لبههای دالها جاسازی شدهاند، استفاده میشود. این صفحهها پس از نصب دالها، توسط جوش یا اتصالات مکانیکی به یکدیگر متصل میشوند و یک اتصال صلب ایجاد میکنند.
- دوخت و بتنریزی درزها: پس از قرارگیری دالها در محل، درزهای بین آنها (با عرض معمول ۵۰ تا ۱۵۰ میلیمتر) با بتن مسلح (اغلب بتن با مقاومت بالا و اسلامپ مناسب) پر میشوند. این بتنریزی همراه با آرماتورهای عرضی، باعث ایجاد یکپارچگی کامل و عملکرد دیافراگمی سقف میشود. عملکرد دیافراگمی به معنای انتقال نیروهای جانبی (مانند زلزله) به عناصر باربر جانبی (مانند دیوارهای برشی یا قابها) است.
- کنترل عرض درز و تراکم بتن: عرض درز باید بهگونهای باشد که امکان قرارگیری آرماتورها و تراکم مناسب بتن فراهم شود. استفاده از ویبراتورهای مناسب در حین بتنریزی برای جلوگیری از حفرههای هوا و ایجاد چسبندگی مطلوب ضروری است.
اتصالات برشی و لرزهای در سیستم دال دبل تی
در مناطق زلزله خیز یا در ساختمانهای بلند مرتبه، اتصالات برشی و لرزهای نقش کلیدی در ایمنی سازه ایفا میکنند. طراحی این اتصالات باید بهگونهای باشد که:
- انتقال ایمن نیروهای جانبی: نیروهای ناشی از زلزله یا باد از طریق اتصالات برشی به عناصر باربر جانبی (مانند دیوارهای برشی، قابهای مهاربندیشده یا ستونها) منتقل میشوند. این اتصالات معمولاً شامل میلگردهای خمشی، صفحههای اتصال یا بولتهای مهاری هستند که در محل تکیهگاهها نصب میشوند.
- جلوگیری از لغزش یا جداشدگی دالها: در هنگام وقوع زلزله، نیروهای افقی میتوانند باعث لغزش دالها روی تکیهگاه یا جداشدگی آنها از یکدیگر شوند. برای مقابله با این پدیده، از اتصالات مکانیکی مانند مهارهای فولادی، قلابهای برشی یا بولتهای مهاری استفاده میشود که دال را به تکیهگاه محکم میکنند.
- تأمین شکلپذیری و جذب انرژی: اتصالات لرزهای باید علاوه بر مقاومت، دارای شکلپذیری کافی باشند تا بتوانند انرژی زلزله را جذب کرده و از شکست ترد جلوگیری کنند. این امر معمولاً با استفاده از فولادهای نرمرو و طراحی مفاصل خمشی کنترلشده حاصل میشود.
- هماهنگی با سیستم باربر جانبی: طراحی اتصالات برشی باید با سیستم باربر جانبی سازه هماهنگ باشد. بهعنوان مثال، در قابهای خمشی، اتصالات باید قابلیت انتقال لنگر را داشته باشند، در حالی که در سیستم دیوارهای برشی، تمرکز بر انتقال برش است.
اجرای گروتریزی و بتنریزی نهایی در اتصالات
اجرای صحیح گروتریزی و بتنریزی نهایی در محل اتصالات، عامل تعیینکنندهای در دوام و عملکرد بلندمدت سازه دبلتی است. مراحل و ملاحظات کلیدی در این زمینه عبارتند از:
- آمادهسازی سطح: قبل از گروتریزی یا بتنریزی، سطح بتن باید عاری از گردوغبار، چربی و مواد زائد باشد. در صورت نیاز، سطح توسط سندبلاست یا شستوشو با آب تحت فشار تمیز میشود. همچنین، سطح باید مرطوب شود تا از جذب سریع آب از گروت یا بتن جلوگیری گردد.
- انتخاب مواد: گروتهای مورد استفاده در اتصالات تکیهگاهی معمولاً از نوع غیرانقباضی و با مقاومت فشاری بالا (معمولاً بیش از ۳۰ مگاپاسکال) هستند. بتن مورد استفاده در درزهای بین دالها نیز باید دارای مقاومت و کارایی مناسب باشد و اغلب از بتنهای خودتراکم یا با افزودنیهای روانکننده استفاده میشود.
- روش اجرا: گروت یا بتن باید بهصورت پیوسته و در یک مرحله ریخته شود تا از ایجاد سطوح سرد (اتصالات ضعیف بین لایهها) جلوگیری شود. در حین اجرا، از ویبراتورهای مناسب برای تراکم و خروج حبابهای هوا استفاده میشود. در مورد گروتریزی، روش تزریق از یک سمت تا خروج گروت از سمت دیگر توصیه میشود.
- عملآوری: پس از اتمام بتنریزی یا گروتریزی، عملآوری مناسب (معمولاً با پوششهای مرطوب یا مواد عملآوری شیمیایی) برای حداقل ۷ روز ضروری است تا از تبخیر سریع آب و ایجاد ترکهای ناشی از جمعشدگی جلوگیری شود.
- کنترل کیفیت: آزمایشهای مقاومت فشاری روی نمونههای گرفتهشده از گروت یا بتن، بازرسی چشمی از تراکم و یکنواختی، و بررسی عدم وجود حفرههای هوا از جمله اقدامات کنترل کیفیت در این مرحله هستند.
