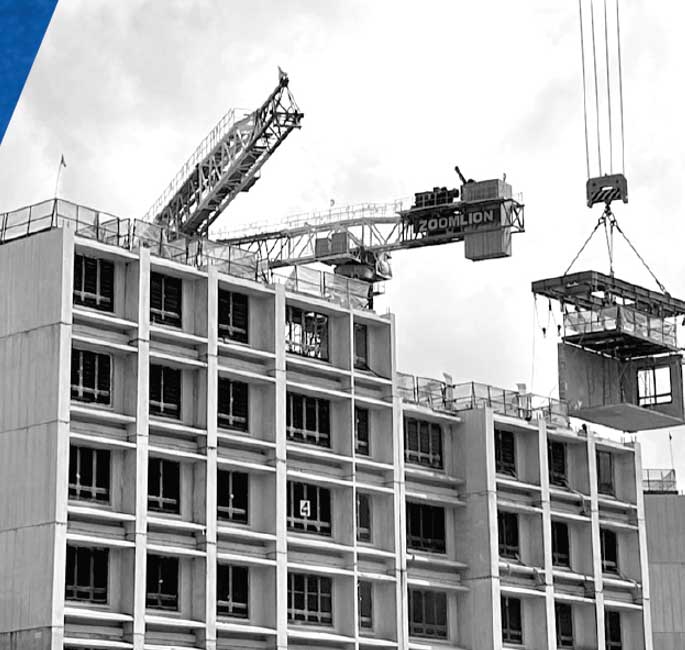

معرفی ساختمانهای بتنی پیش ساخته ماژولار طبقاتی :
ساختمانهای پیشساخته بتنی ماژولار چندطبقه یکی از روشهای نوین ساختوساز در صنعت ساختمان محسوب میشوند که در آن بخشهای مختلف ساختمان به صورت قطعات یا ماژولهای مستقل در کارخانه تولید شده و سپس در محل پروژه مونتاژ میشوند. در این سیستم، هر ماژول میتواند شامل اجزایی مانند دیوارها، سقف، کف و حتی تأسیسات اولیه باشد. استفاده از بتن پیشساخته در این روش باعث افزایش کیفیت ساخت میشود زیرا تولید در محیط کارخانهای تحت کنترل دقیق انجام میگیرد. در ساختمانهای ماژولار چندطبقه، طراحی سازه به گونهای انجام میشود که ماژولها بتوانند بارهای قائم و جانبی را بهخوبی منتقل کنند. این سیستم معمولاً از اتصالات مکانیکی یا اتصالات بتن درجا برای اتصال قطعات استفاده میکند. یکی از مهمترین مزایای این نوع ساختمانها سرعت بالای اجرا است، زیرا بخش عمدهای از فرآیند ساخت در کارخانه انجام میشود و عملیات در محل پروژه به مونتاژ محدود میگردد. کاهش زمان ساخت باعث کاهش هزینههای کارگاهی و مدیریتی نیز میشود.
همچنین به دلیل تولید صنعتی، میزان ضایعات مصالح ساختمانی به حداقل میرسد. از نظر کنترل کیفیت نیز قطعات پیشساخته در شرایط استاندارد تولید شده و آزمایشهای لازم بر روی آنها انجام میشود. ساختمانهای ماژولار بتنی چندطبقه میتوانند برای کاربریهای مختلفی مانند مسکونی، اداری، آموزشی و درمانی مورد استفاده قرار گیرند. در بسیاری از کشورها از این سیستم برای ساخت سریع مجتمعهای مسکونی استفاده میشود. یکی دیگر از مزایای این روش کاهش وابستگی به شرایط آبوهوایی است زیرا بخش زیادی از کار در فضای سرپوشیده کارخانه انجام میشود. همچنین این سیستم امکان برنامهریزی دقیق زمانی برای پروژه را فراهم میکند. در طراحی این ساختمانها معمولاً از سیستمهای سازهای مانند دیوارهای باربر پیشساخته یا قابهای بتنی استفاده میشود. ماژولها به گونهای طراحی میشوند که حملونقل آنها توسط کامیون یا جرثقیل امکانپذیر باشد. محدودیت ابعاد ماژولها معمولاً به شرایط حملونقل بستگی دارد. در زمان نصب، جرثقیلهای سنگین برای جابجایی و قرار دادن قطعات در محل مورد استفاده قرار میگیرند. اتصال صحیح ماژولها برای عملکرد سازهای بسیار مهم است.
در ساختمانهای چندطبقه، طراحی باید مقاومت کافی در برابر زلزله و بار باد را تأمین کند. به همین دلیل جزئیات اتصالات و سیستم باربر جانبی اهمیت زیادی دارد. برخی از سیستمهای ماژولار از دیوارهای برشی بتنی برای تأمین سختی جانبی استفاده میکنند. همچنین در برخی موارد ترکیبی از اسکلت بتنی و ماژولهای پیشساخته به کار میرود. این روش باعث افزایش انعطافپذیری در طراحی معماری میشود. یکی دیگر از مزایای ساختمانهای ماژولار امکان توسعه یا تغییر در آینده است. در برخی پروژهها میتوان ماژولهای جدیدی به ساختمان اضافه کرد. از نظر اقتصادی، اگرچه هزینه اولیه تولید قالبها و تجهیزات کارخانه ممکن است بالا باشد، اما در پروژههای بزرگ این هزینه سرشکن شده و مقرونبهصرفه میشود. کاهش زمان ساخت همچنین باعث بازگشت سریعتر سرمایه میشود. در بسیاری از کشورها استانداردها و آییننامههای خاصی برای طراحی ساختمانهای پیشساخته وجود دارد. رعایت این مقررات برای ایمنی سازه ضروری است. در ایران نیز تحقیقات و پروژههایی در زمینه استفاده از سیستمهای پیشساخته بتنی انجام شده است.
ضرورت استفاده از مدلسازی BIM در طراحی ساختمانهای پیش ساخته ماژولار :
یکی از چالشهای این روش نیاز به برنامهریزی دقیق در مراحل طراحی و تولید است. زیرا هرگونه تغییر در مراحل بعدی ممکن است دشوار و پرهزینه باشد. همچنین حملونقل قطعات بزرگ نیازمند زیرساخت مناسب است. با این حال، پیشرفت فناوریهای تولید و حملونقل باعث گسترش استفاده از این سیستم شده است. استفاده از مدلسازی اطلاعات ساختمان یا BIM نیز در طراحی و مدیریت پروژههای ماژولار بسیار مفید است. این فناوری امکان هماهنگی بهتر بین بخشهای مختلف طراحی و تولید را فراهم میکند. در مجموع، ساختمانهای پیشساخته بتنی ماژولار چندطبقه به عنوان یکی از راهکارهای صنعتیسازی ساختوساز شناخته میشوند. این روش میتواند به افزایش سرعت، کیفیت و بهرهوری در صنعت ساختمان کمک کند و در پاسخگویی به نیاز روزافزون به مسکن و فضاهای شهری نقش مهمی ایفا نماید. مدلسازی اطلاعات ساختمان (BIM) در پروژههای ساختمانهای پیشساخته بتنی ماژولار چندطبقه نقش بسیار حیاتی دارد زیرا این نوع ساختمانها بر پایه دقت بالا، هماهنگی کامل بین اجزا و برنامهریزی دقیق اجرا میشوند. در این سیستم، برخلاف ساختوساز سنتی، بیشتر اجزای ساختمان قبل از رسیدن به محل پروژه در کارخانه تولید میشوند؛ بنابراین هرگونه خطا در طراحی یا هماهنگی میتواند باعث ایجاد مشکل جدی در مرحله تولید یا نصب شود. BIM با ایجاد یک مدل دیجیتال دقیق از کل ساختمان، این ریسکها را تا حد زیادی کاهش میدهد.یکی از مهمترین دلایل اهمیت BIM در این نوع ساختمانها، دقت بسیار بالا در طراحی ماژولها است.
در ساختمانهای ماژولار، هر بلوک باید دقیقاً با بلوکهای دیگر هماهنگ باشد تا هنگام نصب بدون مشکل در کنار هم قرار گیرد. مدل BIM امکان طراحی سهبعدی دقیق تمام ماژولها، اتصالات، دیوارها، سقفها و کفها را فراهم میکند و مهندسان میتوانند قبل از تولید قطعات، تمامی ابعاد و جزئیات را کنترل کنند.دلیل مهم دیگر، هماهنگی بین رشتههای مختلف طراحی است. در یک ساختمان ماژولار، سازه، معماری و تأسیسات مکانیکی و الکتریکی باید کاملاً هماهنگ باشند، زیرا بسیاری از این اجزا در کارخانه داخل ماژولها نصب میشوند. اگر محل عبور لولهها، کابلها یا کانالها با اجزای سازهای تداخل داشته باشد، اصلاح آن پس از تولید قطعات بسیار دشوار و پرهزینه خواهد بود. BIM با امکان تشخیص تداخلها (Clash Detection) قبل از اجرا، از بروز چنین مشکلاتی جلوگیری میکند.عامل مهم دیگر ارتباط مستقیم بین طراحی و تولید صنعتی است.
در سیستمهای پیشساخته، نقشهها مستقیماً برای تولید قطعات در کارخانه استفاده میشوند. مدل BIM میتواند اطلاعات دقیق هر قطعه مانند ابعاد، نوع آرماتور، محل صفحات فلزی، محل اتصالات و وزن قطعه را در اختیار بخش تولید قرار دهد. این موضوع باعث میشود فرآیند تولید قطعات سریعتر و با خطای کمتر انجام شود.همچنین BIM نقش مهمی در برنامهریزی زمانبندی پروژه دارد. در پروژههای ماژولار، باید هماهنگی دقیقی بین زمان تولید در کارخانه، حمل قطعات و نصب در محل پروژه وجود داشته باشد. با استفاده از مدلهای چهاربعدی (4D BIM) میتوان مراحل ساخت، حمل و نصب ماژولها را به صورت زمانبندی شده شبیهسازی کرد و بهترین ترتیب اجرای پروژه را تعیین نمود.از نظر مدیریت حمل و نصب ماژولها نیز BIM بسیار مفید است. از آنجا که ماژولهای بتنی وزن و ابعاد قابل توجهی دارند، باید مسیر حمل، محل استقرار جرثقیل و ترتیب نصب قطعات بهدقت برنامهریزی شود. مدل BIM امکان شبیهسازی این مراحل را فراهم میکند و به تیم اجرایی کمک میکند قبل از شروع عملیات نصب، تمام چالشهای احتمالی را بررسی کنند.یکی دیگر از مزایای BIM در این پروژهها کنترل دقیق هزینهها است. با داشتن مدل کامل ساختمان، میتوان مقدار دقیق مصالح، تعداد ماژولها، وزن قطعات و هزینههای تولید و نصب را برآورد کرد. این موضوع باعث افزایش دقت در برآورد مالی پروژه میشود.BIM همچنین به مدیریت کیفیت پروژه کمک میکند. از آنجا که هر ماژول دارای اطلاعات کامل در مدل دیجیتال است، میتوان فرآیند تولید، حمل و نصب آن را بهتر کنترل کرد. حتی پس از اتمام پروژه نیز مدل BIM میتواند به عنوان یک بانک اطلاعاتی برای نگهداری و مدیریت ساختمان مورد استفاده قرار گیرد.
مدیریت نصب ساختمانهای بتنی پیش ساخته ماژولار طبقاتی :
مدیریت نصب یک ساختمان بزرگ چندطبقه ماژولار، همانند اجرای یک پروژه صنعتی دقیق و زمانبندیشده است و نیازمند برنامهریزی، هماهنگی و نظارت بسیار فنی و منظم میباشد. در این نوع ساختمانها، حجم زیادی از قطعات سنگین و دقیق در مدت کوتاهی باید از حالت کارخانهای به وضعیت نهایی ساختمان تبدیل شوند؛ بنابراین کوچکترین خطا در زمانبندی، حمل یا نصب میتواند منجر به تأخیرهای جدی و مشکلات سازهای شود. در ادامه، شیوه مدیریت نصب و موارد حیاتی قابل رعایت را کامل توضیح داده میشود:
برنامهریزی کلان نصب
اولین گام، تهیهی برنامه جامع نصب (Installation Management Plan) است که در آن تمامی مراحل از ورود ماژولها تا اتمام مونتاژ طبقات مشخص میشود. این برنامه باید شامل تسلسل دقیق نصب، تعداد جرثقیلها، مسیر ورود و خروج، محل انبار موقت قطعات، نیروی انسانی مورد نیاز و زمانبندی هر مرحله باشد. استفاده از مدل ۴D BIM در این مرحله اهمیت دارد، زیرا میتوان ترتیب نصب ماژولها را بر اساس زمان و وابستگیهای اجرایی بهصورت سهبعدی و زماندار شبیهسازی کرد.
سازماندهی تیم اجرایی
مدیریت نصب مستلزم یک تیم چندتخصصی است که شامل:
- مهندس سازه و کنترل کیفیت (برای نظارت بر اتصالات و همراستایی)،
- ناظر اجرایی سایت (هماهنگکننده عملیات نصب)،
- مهندس حمل و تدارکات (برای مدیریت مسیرها و تجهیزات)،
- اپراتورهای جرثقیل و لیفتینگ و
- گروه ایمنی و حفاظت فنی میباشد.
هر یک باید وظایف دقیق و دستورالعملهای کاری داشته باشند تا از تداخل وظایف جلوگیری شود.
آمادهسازی کارگاه و زیرساخت نصب
قبل از تحویل اولین ماژول، محل پروژه باید بهطور کامل آماده شود:
- فونداسیونها باید تراز، تمیز و آماده اتصال باشند.
- مسیرهای حرکت جرثقیل، کامیونها و فضای مانور باید محکم و بدون نشست باشد.
- محل انبار موقت قطعات باید دور از جریان ترافیک نصب و مسطح باشد.
- برق، روشنایی و نقاط استقرار ایمن برای تیم نصب فراهم باشد.
بررسی و کنترل کیفی قبل از نصب
هر ماژول پیش از نصب باید از نظر ابعاد، کامل بودن اتصالات، سالم بودن بتن، صفحات فلزی و عناصر پیشتنیده بررسی شود. هر قطعه باید دارای شناسنامه تولید و تأیید کنترل کارخانه باشد. این کار از ورود قطعات معیوب به خط نصب جلوگیری میکند.
نظم و ترتیب نصب طبقات
در ساختمانهای چندطبقه ماژولار، نصب باید طبق ترتیب طراحیشده انجام شود:
- اول فونداسیون و صفحات پایه، سپس نصب ماژولهای طبقه همکف.
- بعد از تثبیت کامل هر طبقه (اتصالات و گروتریزی)، طبقه بعدی اجرا شود.
این نظم از تمرکز بار ناگهانی یا تغییر تراز جلوگیری میکند.
هر طبقه باید پس از پایان نصب توسط تیم کنترل سازه تأیید شود.
کنترل تراز و همراستایی
در هر مرحله باید با استفاده از دوربین نقشهبرداری و لیزر میزان انحراف افقی و عمودی قطعات کنترل شود. همراستایی دقیق ماژولها اهمیت حیاتی دارد زیرا در سیستم ماژولار کوچکترین انحراف ممکن است موجب اشکال در نصب سقف یا دیواره طبقات بالایی گردد.
نصب و اتصال سازهای
اتصال بین ماژولها ممکن است از نوع پیچ و مهرهای، جوشی یا گروتریزی در محل باشد. باید دستورالعمل سازنده رعایت شود:
- تمام پیچها با گشتاور کنترلشده سفت شوند.
- جوشها توسط تکنسین مجاز و آزمون بصری و غیرمخرب بررسی شوند.
- در گروتریزی، فضای اتصال باید کاملاً تمیز و بدون گردوغبار باشد، گروت باید با ویسکوزیته مناسب و بدون حباب تزریق شود.
درزبندی و آببندی دقیق
درزهای بین ماژولها باید بلافاصله پس از نصب هر طبقه درزگیری شوند.
مصالح مورد استفاده شامل نوارهای آببند، ماستیکهای پلیاورتان یا سیلیکونی، و در صورت نیاز فومهای حرارتی هستند. درزبندی صحیح مانع نفوذ آب، هوا و صدا میان واحدها میشود.
ایمنی کارگاه نصب
مدیریت ایمنی بسیار حیاتی است:
- در زمان بالا بردن ماژولها، محدوده فعالیت جرثقیل باید کاملاً ایزوله شود.
- استفاده از کلاه، کفش ایمنی، طناب محافظ و سیستمهای اعلام هشدار الزامی است.
- شرایط جوی (باد شدید، باران، یخزدگی) باید دائماً پایش شود و نصب در هوای نامناسب متوقف گردد.
کنترل تأسیسات و همراستایی فنی
در بسیاری از ساختمانهای ماژولار، بخشهایی از تأسیسات مکانیکی و برقی در داخل ماژول قرار دارند. در هنگام نصب باید محل ورودی لولهها، کابلها، کانالها و دریچهها کاملاً منطبق شوند و خطر نشت، تداخل یا شکستگی بررسی شود.
زمانبندی و هماهنگی حمل قطعات
مدیریت حمل و نصب به صورت زنجیروار انجام میشود: ماژولها باید دقیقاً در زمانی به کارگاه برسند که قرار است نصب شوند تا از ازدحام یا آسیب جلوگیری گردد. اگر حمل با تأخیر انجام شود، ممکن است برنامه نصب یا ترتیب طبقات بههم بخورد.
کنترل پس از نصب هر مرحله
پس از نصب هر طبقه باید بازبینی فنی انجام گیرد:
- بررسی استحکام اتصالات،
- تست نشتی در درزهای حساس،
- کنترل تراز کلی سازه،
- درج اطلاعات در شناسنامه نصب هر ماژول.
این دادهها به عنوان سوابق کیفیت پروژه (Quality Record) ثبت میشوند.
هماهنگی بین طراحی، تولید و اجرا
مدیر نصب باید به مدل BIM دسترسی کامل داشته باشد تا هر تغییر یا اصلاح طراحی بلافاصله در محل اجرا منعکس شود. بهروزرسانی لحظهای اطلاعات کمک میکند تا خطاهای هماهنگی به حداقل برسند.
کنترل نهایی و تحویل پروژه
پس از نصب کامل تمام طبقات، باید تست نهايی شامل بازدید سازهای، آزمایش اتصالات، کنترل آببندی و تأسیسات انجام شود. سپس ساختمان برای مراحل داخلی (نما، دکور، تجهیزات) آماده میشود.
مستندسازی و گزارشدهی
مدیریت نصب باید تمام دادهها، از زمان ورود قطعه تا نصب نهایی، در سامانه کنترل پروژه یا در مدل BIM ثبت کند. این اطلاعات پایهٔ نگهداری آینده ساختمان خواهد بود.
.
